Адресно-аналоговая система пожарной сигнализации Aritech

Краткое техническое описание системы

Системы пожаротушения производства компании KIDDE Brand – und Explosionsschutz GmbH

Установки газового пожаротушения с применением состава FM 200

Элементы систем водяного пожаротушения производства компании TYCO Building Services Products

Элементы систем водяного пожаротушения производства компании Rolland Sprinklers


Адресно-аналоговая система пожарной сигнализации Aritech

ЧАО "Иста-Ситал" эксклюзивно представляет в Украине адресно-аналоговую систему противопожарной автоматики ARITECH FP2000 производства компании GE Security B.V., Нидерланды

После тщательного анализа мы остановили свой выбор именно на этом оборудовании, поскольку в нем самые современные идеи и технологии сферы противопожарной безопасности объединены с истинно европейским качеством исполнения, что в итоге обеспечивает высокие показатели оборудования ARITECH по системе цена-качество.

Система противопожарной автоматики FP2000 полностью отвечает Европейским нормам. Качество услуг компании GE Security B.V. в сфере разработки, изготовления и распространения электронных противопожарных изделий подтверждено международным сертификатом LPCB, что является свидетельством их соответствия стандартам EN-ISO 9001-1994.

C приобретением торговой марки ARITECН в 2002 г. транснациональной кампанией General Electric оборудование системы пожарной сигнализации FP2000 дополнительно подвергается контролю качества на соответствие Six Sigma – жесткому внутреннему стандарту General Electric.

Впервые в Украине система FP2000 сертифицирована Госцентром сертификации изделий противопожарного назначения в июле 2000 года. Сертификаты соответствия выданы ЧАО «Иста-Ситал». Система ARITECH FP2000 является единственной в Украине системой пожарной сигнализации, которая прошла испытания и имеет сертификат Государственного центра испытаний технической защиты информации по степени защищенности от утечки речевой информации за счет побочных излучений и акустоэлектрических преобразований. Имеется официальное подтверждение, подписанное руководителем проекта Tacis по модернизации фармацевтической промышленности Украины о том, что система FP2000 может устанавливаться на фармацевтических предприятиях, удовлетворяющих стандарту GMP.

После обновления в 2007 – 2008 г.г. украинские сертификаты соответствия на систему FP 2000 и ее элементы имеют срок действия до 2012 г.

На сегодняшний день системы FP2000 установлены и успешно работают на многочисленных объектах Украины.

Список крупных зарубежных объектов, на которых смонтирована противопожарная автоматика ARITECH, насчитывает более 500.

В начало

Краткое техническое описание системы

Адресно-аналоговая система противопожарной автоматики FP2000 представляет собой новое поколение противопожарных систем и отличается рядом существенных преимуществ.

Система FP2000 состоит из приборов приемно-контрольных пожарных (ППКП) различной емкости, панелей-расширителей, дублирующих панелей (с возможностью перехвата управления), адресно-аналоговых ручных и автоматических (различного принципа действия) извещателей, разнообразных модулей расширения и управления, приборов поддержки сети, программного обеспечения.

Каждый из ППКП или панелей-расширителей поддерживает работу от 2-х до 8-ми двухпроводных кольцевых шлейфов, в которых размещаются адресно-аналоговые извещатели, модули расширения и управления с общим количеством до 128 адресных устройств на одно кольцо при длине кольца 2 км. Таким образом, максимальный объем одного ППКП или панели-расширителя составляет 1024 устройства (извещателей, модулей), а максимальная длина его шлейфов – 16 км.

Особое внимание в системе FP2000 уделено предотвращению ложных сработок. Последние практически исключены благодаря использованию специальных программных установок панели, таких как переменный опорный уровень чувствительности с автоматической компенсацией загрязненности извещателей, дневной/ночной режимы для промышленных зон, отслеживание совпадения сработок, как между зонами, так и внутри них между отдельными детекторами, специальный тест «загрязненных» извещателей.

Объем и функциональные возможности системы многократно увеличиваются при объединении ППКП, дублирующих панелей и других периферийных приборов в одну сеть ARCNET. Общее количество узлов сети может достигать 255. Количество адресных извещателей достигает 30000 (на практике реализована система на 16000 извещателей). Расстояние между соседними узлами ARCNET составляет до 1,5 км при использовании объединения по витой паре и до 3,5 км при использовании волоконно-оптических линий связи.

В отличие от многих других систем, система FP2000 способна поддерживать два различных открытых цифровых протокола адресно-аналоговых извещателей, которые разработаны для системы FP2000 всемирно известными компаниями SENTROL, США и APOLLO, Великобритания. Выбор протокола производится переключателем в ППКП. Существенным является тот факт, что различные ППКП, объединенные в сеть, могут работать с различными протоколами извещателей. Это дает дополнительную возможность одновременно оптимизировать цену, надежность и дизайн системы. Качество извещателей отвечает последним мировым достижениям.

Серия извещателей SENTROL 2000 с протоколом ARITECH 2000 идеально подходит для жилых помещений, офисных зданий, гостиниц, и т.д. Эти извещатели отличаются надежностью, простотой обслуживания (операция замены оптической камеры занимает несколько сек.), современным дизайном. В «линейку» извещателей серии 2000 входят дымовые (ионизационные и оптические), тепловые, ручные, линейные лучевые извещатели. Защита кольцевого шлейфа при использовании этой серии извещателей производится с помощью изолятора IU 2016 или базы-изолятора.

Особое внимание заслуживают извещатели 207х серии, обладающие уникальными возможностями самотестирования. Каждый из таких извещателей имеет семисегментный индикатор, сигнализирующий об одном из следующих текущих состояниях извещателя: необходима чистка, тревога, неисправность, предтревога, ошибка установки, выключен «по загрязнению», выключен с панели, тест. Применение указанных извещателей значительно повышает надежность системы, снижает затраты на ее монтаж и обслуживание.

Извещатели серии APOLLO 900 (хорошо известные на рынке Украины как извещатели серии XP 95) поставляются для системы FP2000 компанией APOLLO – мировым лидером в производстве пожарных извещателей. В этой «линейке» представлены все типы извещателей - дымовые (ионизационные и оптические), тепловые, комбинированные дымовые оптические и тепловые, извещатели пламени с питанием из кольца, лучевые оптические извещатели с питанием из кольца, ручные извещатели, извещатели СО. Основные типы извещателей выполняются также и во взрывозащищенном исполнении для установки в опасных зонах. Уникальными являются два кольцевых звуковых оповещателя, работающих по протоколу ARITECH 900 на 100 и 85 dB с питанием из кольца. Защита кольца от короткого замыкания при использовании извещателей серии 900 производится как с помощью специального кольцевого изолятора, так и с помощью базы-изолятора. Хотя в соответствии с требованиями EN-54 изолятор должен устанавливаться не реже, чем 1 на 32 извещателя, в особо важных зонах использование баз-изоляторов позволяет защитить кольцо в каждой адресной точке.

В состав системы FP2000 входят всевозможные кольцевые адресные модули расширения и управления, устройства поддержки сети. Основными из них являются модули расширения безадресных извещателей, модули управления устройствами оповещения, модули контролируемых входов и выходов. Система FP2000 допускает свободное программирование многочисленных входов/выходов модулей управления, расположенных в произвольном месте любого кольца системы, т.е. имеется возможность так называемого «межпанельного» программирования, когда, например, определяется реакция выхода №3 модуля под адресом №99, расположенного в кольце №6 панели №9, при сработке извещателей с адресами № № 33 и 39, расположенных в кольце №4 панели №3. Логического ресурса системы достаточно для управления автоматикой пожаротушения, дымоудаления, оповещения и эвакуацией, а также системой жизнеобеспечения современного интеллектуального здания.

Возможность системы FP2000 управлять установками пожаротушения в полном соответствии с ДБН В. 2.5-13-98 подтверждена протоколом испытаний и письмом Госцентра сертификации изделий противопожарного назначения.

Модули расширения и управления используются также при необходимости введения в состав системы специфических извещателей, снабженных релейными выходами, - от автономных дымовых извещателей, устанавливаемых в жилых квартирах, до систем обнаружения задымленности с активным забором воздуха (RAS, UniLazer) и линейных тепловых извещателей (Alarmline LHD 4). Эти же модули служат для аппаратной интеграции с другими системами безопасности здания, например, видеонаблюдения и управления доступом, охранно-тревожной синализации.

Благодаря совершенному интерфейсу, управление системой средней емкости (несколько ППКП и дублирующих панелей, около 2000 извещателей) может осуществляться одним оператором с глобальной дублирующей панели-эмулятора. Вместе с тем, более удобным вариантом является управление с компьютеров, которые могут быть подключены в любых местах сети ARCNET.

Система FP2000 изначально проектировалась так, чтобы свести к минимуму затраты на ее обслуживание. Для всех типов извещателей существуют тестирующие приборы и инструменты. Тестирование автоматических извещателей может быть произведено, в том числе, прямо с ППКП. Имеется возможность записи «статистики» извещателя, когда обслуживающий специалист назначает временной интервал, а затем на ЖКИ выводится график в координатах аналоговое значение – время для этого извещателя. Разумеется, в самом ППКП пишется протокол емкостью 1000 событий, который сохраняется в энергонезависимой памяти.

В заключение следует отметить, что в Европейском стандарте EN-54 максимально четко и подробно прописаны требования, которым должны удовлетворять все элементы систем пожарной сигнализации. Поэтому современные системы от разных производителей могут отличаться отдельными деталями, оставаясь в целом весьма похожими.

Говоря об отличительных особенностях системы ARITECH FP2000, следует отметить, прежде всего, следующее:

•  «Открытость» протоколов обмена данными, технической документации, возможность приобретения пакета-конфигуратора обученными лицензированными предприятиями являются принципиальными моментами, как построения самой системы, так и политики компании-производителя и ее дистрибьюторов. Это без снижения надежности обеспечивает широкое распространение системы FP2000, обеспечивает привлечение к ее использованию, монтажу и обслуживанию многочисленные проектные и монтажные организации, квалифицированный технический персонал организаций-заказчиков.

Напротив, применение систем с «закрытыми» протоколами (Cerberus, Фотон) делает владельца системы заложником единственной фирмы-производителя, а роль монтажной организации ограничивает производством работ по укладке кабеля и монтажу извещателей.

•  Систему ARITECH FP2000 отличает гибкость программирования и перераспределяемый логический ресурс памяти, что приобретает решающее значение при решении задач аппаратной интеграции с инженерными системами современного здания, управления системами пожаротушения, дымоудаления, вентиляции, оповещения и эвакуации.

•  Программное обеспечение системы FP2000 в составе трех пакетов обеспечивает компьютерную автоматизацию работ на всех трех этапах пусконаладки, эксплуатации и обслуживания. Кроме того, пакет РСМ 2000 позволяет создать пульт централизованного наблюдения пожарной охраны с обеспечением двухсторонней связи с объектами.

Установленные в Украине системы Aritech

В начало


KIDDE Brand – und Explosionsschutz GmbH ( подразделение UTC FS) мировой лидер в производстве систем противопожарной защиты

В настоящее время закончены работы по продлению до 2012 г cертификатов систем противопожарной защиты производства KIDDE DEUGRA Brand – und Explosionsschutz GmbH на соответствие требованиям украинского законодательства.

  1. Системы автоматического газового пожаротушения KD-200 и KD-1230 с использованием газовых составов FM 200 и NOVEC.

  2. Системы газового СО2 пожаротушения высокого (HP) и низкого (LP) давления..

  3. Автоматическая установка пожаротушения тонкораспыленной водой низкого давления AquaSafe.

  4. Система определения превышения температуры (линейный тепловой извещатель) LHD4.

В начало

Установки газового пожаротушения с применением состава FM 200

Газовые огнетушащие вещества (ОТВ) давно и прочно заняли и удерживают свою нишу среди используемых в пожаротушении ОТВ. По данным Агенства США по защите окружающей среды около 80% промышленных объектов оснащены водяными и пенными системами пожаротушения (ПТ), а остальные 20% защищаются, в основном, системами на основе газовых ОТВ (порошковые, аэрозольные и иные системы составляют не более 1-2%).

В свою очередь распространенность, а значит востребованность различных типов газовых ОТВ неодинакова и меняется в силу различных факторов. В этом смысле примером может служить ситуация с хладонами – газовыми ОТВ широко распространенными, обладающими превосходными огнетушащими свойствами при достаточно низкой их стоимости, однако характеризующимися большим значением коэффициента разрушения озона и, вследствие этого, попавшими под запрет Монреальского протокола и подлежащими постепенному, но полному выводу из эксплуатации.

В настоящее время Госстандартом Украины (ДСТУ 39 58-2000) определены 15 газовых ОТВ, которые потенциально могут применяться при условии наличия сертификата соответствия. Их можно разделить на три группы: 10 из них являются галогенизированными углеводородами, 4 инертными газами и их смесями, пятнадцатым газовым ОТВ является углекислый газ СО2 .

По упомянутым выше причинам в данный стандарт не включены хладоны.

ОТВ каждой из трех групп характеризуются набором свойств, которые, в конечном счете, определяют тип объектов, на которых их использование наиболее целесообразно. В силу ряда причин, главная из которых – повышенная опасность для людей, СО2 и инертные газы чаще находят применение на объектах и в помещениях большого объема с ограниченным доступом персонала (напр.: различные хранилища, склады, автоматизированные промышленные линии и т.д.).

Обращаясь к галогенизированным углеводородам следует отметить, что ни одно из 10 приведенных в ДСТУ 3958-2000 ОТВ не проходило сертификацию в Украине на соответствие данному стандарту. Исключением является состав 227еа с химической формулой CF3 – CHF - CF3 – гептафторпропан, производимый компаниями Great Lakes Chemical Corporation (США)

Установки пожаротушения на FM 200 представляют собой один или несколько баллонов с газом FM 200, который находится в жидкой фазе при комнатной температуре благодаря избыточному давлению, создаваемому закачанным в баллоны азотом.

Баллоны снабжены всей необходимой запорно-пусковой арматурой и, в том числе, ручным и электрическим активаторами, манометрами, датчиками давления. Для смягчения гидродинамического удара и удобства монтажа в состав установки входит гибкий армированный шланг длиной около 1м, подключаемый между баллоном и трубопроводом.

Находящийся в баллоне азот служит «вытеснителем», обеспечивающим доставку ОТВ FM 200 к объекту тушения по трубопроводу, который оканчивается специальными насадками.

В трубопроводе и на выходе из насадка образуется смесь паров азота и FM 200, поведение которой описывается Лицензионной компьютерной программой гидравлического расчета, принадлежащей компании-производителю установки, либо сертификационному органу страны-производителя . Исходными данными для этой программы являются геометрические параметры помещения, минимальная необходимая объемная концентрация FM 200, минимальная и максимальная температура в помещении, высота над уровнем моря. В результате расчета определяются масса FM 200, его объемная концентрация, площадь выходных отверстий насадков, время выхода газа.

Установки газового ПТ на основе FM 200 работают по принципу полного затопления. Это означает, что за расчетное время (< 10 с) расчетная объемная огнетушащая концентрация (7%-8%) будет достигнута во всех точках помещения. Важно подчеркнуть, что определенная в результате многочисленных испытаний минимальная объемная концентрация, при которой наблюдалось токсикологическое воздействие газа FM 200 на человека, составляет 10,5 %. Установки с FM 200 предполагают как централизованное, так и децентрализованное (модульный вариант) хранение ОТВ.

Наряду со всеми положительными свойствами ОТВ FM 200 и установок на его основе они обладают одним недостатком - высокой стоимостью. Это обстоятельство ограничивает применение установок с FM 200 и очерчивает круг объектов, на которых они используются. К таким объектам относятся помещения, как правило, небольшого объема, с материальными ценностями, ущерб наносимый которым пожаром даже на ранней стадии его развития, может превысить в несколько раз стоимость установки ПТ на FM 200. Зачастую выбор в пользу установки с FM 200 делается в результате анализа возможного ущерба вследствие ложного срабатывания установки ПТ с ОТВ другого типа.

Среди помещений оснащаемых установками ПТ с FM 200 значительное число составляют те, в которых содержится дорогостоящая радиоэлектронная, медицинская, технологическая аппаратура, монтируемая в металлических стойках, боксах. Для обеспечения гарантированного и быстрого попадания ОТВ ко всем участкам аппаратуры и снижения стоимости системы ПТ компанией KIDDE Brand – und Explosionsschutz разработана установка PanelSafe .

Каждая из установок PanelSafe содержит огнетушащее вещество FM 200, в количестве, достаточном для тушения в объеме стойки до 1,2 м3. Специальные вентиляторы, входящие в состав установки, обеспечивают циркуляцию FM 200 и достижение необходимой для тушения концентрации во всем объеме стойки. Возможность сетевого объединения установок PanelSafe (по принципу: одна ведущая и до 4-х ведомых) повышает их эффективность при необходимости защиты нескольких стоек общим объемом до 6 м3 , размещенных в одном помещении.

Установки PanelSafe обеспечивают дополнительную защиту дорогостоящего оборудования и применяются совместно с установками с FM 200 для всего помещения. В отдельных случаях, когда риск возникновения пожара вне стоек и боксов незначителен, в помещении могут использоваться только установки PanelSafe .

Установленные в Украине системы KD 200

В начало


Элементы систем водяного пожаротушения производства компании TYCO Building Services Products

Компания Tyco Fire & Building Products занимает ведущее место в производстве и реализации водных систем и компонентов для ликвидации пожара, перечень которых можно по праву назвать одним из крупнейших в мире. Непрерывно наращивая свой потенциал путем активных исследований и разработки новой продукции, она уже сегодня готова предложить эффективные средства противопожарной защиты и конструктивные решения для жилых зданий, коммерческих, промышленных объектов и учреждений. Мы поставляем широкий ассортимент спринклеров, сигнальных клапанов и аксессуаров, а также труб и фитингов из ХПВХ, расходомеров, клапанов общего назначения, гидрантов, муфт и фитингов с пазами, крепежных материалов для спринклеров, пенообразующих средств и арматуры. Tyco Building Services Products имеет стратегически важные филиалы по всей Европе, в любом из которых можно рассчитывать на высочайший уровень обслуживания. Любые изделия уже имеются на складе либо поставляются в кратчайшие сроки. При необходимости на них можно выполнить гравировку, их можно собрать или изменить другим способом, с учетом конкретных требований. В нашем сборочном цехе есть возможность предварительной настройки любого типа сигнального клапана с учетом местных эксплуатационных требований. Каждый собранный клапан или затвор покидает наш завод, пройдя проверку на работоспособность и гидростатичность. Мы также готовы помочь определить безопасный и эффективный способ эксплуатации нашей продукции. Нами обеспечивается техническая поддержка, обучение и инструктаж для всех, кто устанавливает наши изделия на регулярной основе или на конкретных объектах. Текущую информацию о нашей организации, апробированной продукции и новинках можно получить по адресу http:\\www.tycobuilding.com.

TY-B Стандартное покрытие, стандартное реагирование (колба 5мм)

>> Описание направленные вниз/вверх

>> Описание настенный




TY-FRB Стандартное покрытие, быстрое реагирование (колба 3мм)

>> Описание направленные вниз/вверх

>> Описание настенный




Спринклера для защиты складских площадей

>> Описание направленный вниз

>> Описание направленные вверх

>> Описание направленный вниз




Узел управления водозаполненный AV-1-300

>> Описание




Узел управления водовоздушный DPV-1

>> Описание

В начало


Элементы систем водяного пожаротушения производства компании Rolland Sprinklers

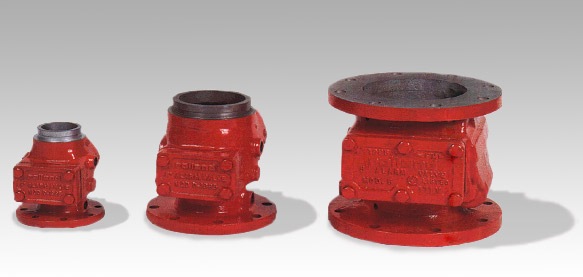

ЗАПОРНО-ПУСКОВОЙ СИГНАЛЬНЫЙ ВОДОЗАПОЛНЕННЫЙ КЛАПАН
ДИАМЕТРОМ 3”, 4”, 6”

Водозаполненный сигнальный клапан состоит из:
•  сигнального клапана Ролланд, соединённого с гидравлическим гонгом
•  наборов клапанов для тестирования системы
•  дренажного клапана
•  клапана основной магистрали
•  манометров для измерения давления в магистрали и внутри системы
•  замедляющей камеры, которая может быть добавлена, если давление в магистрали неустойчиво. Замедляющая камера предотвращает ложную тревогу.

В начало

Характеристики :

Диаметр 3” 4” 6”
Соединение фланец/фланец фланец/паз фланец/паз
Покраска
Оранжевый (RAL2002)
Размеры 27,70 26,30 28,70
Вес (кг) 23,60 22,00 26,00
Сертификационный орган F.M. F.M./U.L. F.M./U.L.
Модель B3” Wet D4” Wet D6” Wet

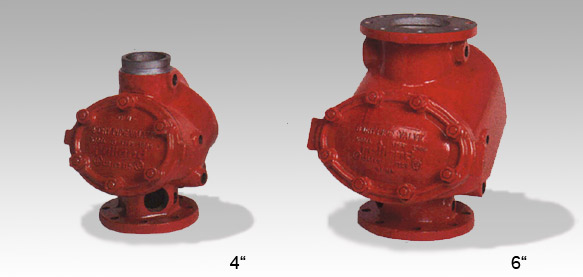

ЗАПОРНО-ПУСКОВОЙ СИГНАЛЬНЫЙ ВОДО-ВОЗДУШНЫЙ КЛАПАН ДИАМЕТРОМ 4”, 6”

Водо-водовоздушный сигнальный клапан состоит из:
•  водо-воздушного клапана, подключённого к водяному гонгу
•  набора клапанов и дренажей для тестирования водяного гонга и управления разными операциями без заполнения клапана водой
•  дренажного клапана
•  переключателя давления
•  сигнализаторов давления водной магистрали и самой системы

Характеристики :

Диаметр 4" 6"
Соединение Фланец/паз Фланец/паз
Фланец ASA 150 или PN 16 ASA 150 или PN 16
Покрытие
Оранжевое (RAL 2002)
Высота (см) 37,80 49,00
Вес (кг) 55,00 112,00
Сертификационный орган F.M./U.L. F.M./U.L.
Модель В 4" сухой В 6" сухой

Спринклеры поставляемые компанией Rolland Sprinklers производятся в соответствии со стандартом качества ISO 9001: 2000.
Возможен заказ и поставка любых спринклеров из перечисленного спектра:

Стандартные спринклеры с резьбой 1/2“ и отверстием 15мм

  >> Описание направленные вниз/вверх

Стандартные спринклеры с резьбой 3/4” и отверстием 20 мм

  >>Описание направленные вниз/вверх

Спринклеры быстрого срабатывания

  >> Описание направленные вниз/вверх

Спринклер быстрого срабатывания

  >> Описание универсальный

В начало
